五轴数控加工技术全面解析
五轴数控加工技术全面解析
五轴数控加工是现代制造业中的高端精密加工技术，通过五个坐标轴的联动控制实现对复杂零件的高效精密加工。以下将从定义特点、工艺方法、应用领域、优劣势分析及发展趋势五个方面进行全面阐述。
1.五轴数控加工的定义与特点
基本定义：

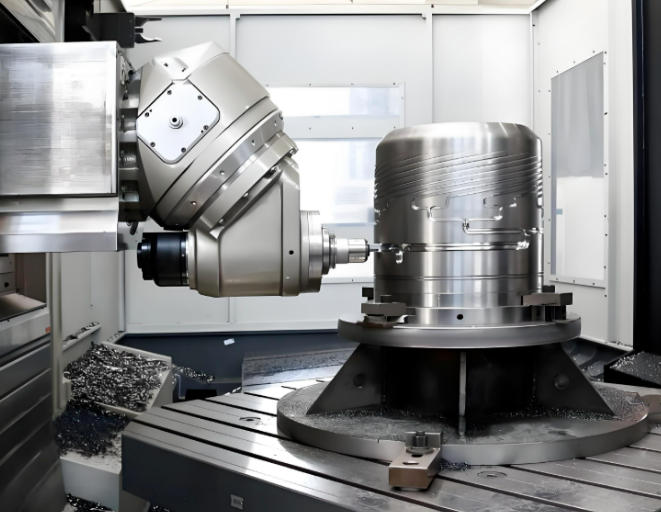

五轴联动数控加工是指在一台机床上至少有五个坐标轴(三个直线坐标X/Y/Z和两个旋转坐标A/B/C)，在计算机数控(CNC)系统的控制下同时协调运动进行加工的技术^^。这种加工方式能够实现刀具在空间任意角度的定位和连续切削，特别适合复杂曲面零件的精密加工。
核心技术特点:
高精度加工：通过减少装夹次数和基准转换，可将定位精度控制在微米级(±0.01mm)。
复杂曲面处理：刀具可沿任意方向接近工件，实现叶轮、螺旋桨等复杂空间曲面的精密加工。
工艺集成：单次装夹完成多面加工，减少工装夹具数量和占地面积。
智能控制：具备RTCP(旋转刀具中心点)功能，自动补偿刀具长度变化。
高效率生产：快速去除余量，简化生产流程，加工周期可缩短30-40%。
2.五轴加工工艺与方法
联动加工：五轴同步运动完成复杂轨迹，如叶轮叶片的全型面加工。
定向加工：固定角度完成特定面加工，如航空结构件的斜孔加工。
复合加工：结合铣削与车削工艺，如车铣复合中心加工回转体零件。
摆线加工：刀具沿摆线路径运动，延长刀具寿命，提高材料去除率。
点铣加工：刀具定点接触工件，实现高表面质量(可达Ra0.4μm)。
3.应用领域与典型案例
主要应用领域:
航空航天：发动机叶片、机翼结构件、航空接头等复杂零件加工。
能源装备：汽轮机叶片、大型柴油机曲轴、风电叶片等重型部件。
医疗器械：人工关节、牙科种植体等高精度生物相容性部件。
汽车制造：涡轮增压器叶轮、复杂模具等批量生产部件。
船舶制造：大型螺旋桨、推进器等复杂曲面部件。
典型加工案例:
航空发动机叶片：采用五轴联动加工，单次装夹完成叶身型面精密铣削，轮廓精度控制在±0.01mm，表面粗糙度Ra0.8μm。
人工髋关节：五轴加工实现复杂解剖曲面，表面粗糙度优化至Ra0.4μm，满足生物相容性要求。
汽车涡轮叶轮：五轴同步切削使加工周期缩短40%，避免重复定位导致的动平衡问题。
船用螺旋桨：大型五轴机床完成整体桨叶曲面成型，替代传统手工修整，效率提升5倍。
精密光学模具：结合纳米级振动补偿技术，实现亚微米级加工精度。
4.技术优势与局限性
显著技术优势:
加工质量：一次装夹完成多面加工，消除重复定位误差，提高尺寸一致性。
工艺能力：可完成三轴机床无法加工的底切、内腔等复杂几何形状。
表面质量：优化刀具接触角度，获得更好的表面光洁度，减少后续抛光工序。
生产效率：复杂零件加工周期可缩短30-40%，辅助时间减少60%。
成本效益：长期可减少夹具投入、降低废品率，综合成本优势明显。
主要技术挑战:
设备成本：五轴机床价格通常是三轴的2-3倍，维护成本也较高。
技术门槛：需要专业的编程人员和操作者，CAM软件投入大。
动态误差：高速运动中各轴协同精度控制难度大，需补偿热变形和机械误差。
工艺验证：复杂程序需要多次试切验证，前期准备时间长。
刀具限制：某些深腔区域仍受刀具长度和直径限制。
5.技术发展趋势
当前技术前沿:
智能编程系统：AI算法自动优化刀具路径，编程时间从2周缩短至8小时。
主动振动控制：压电陶瓷抑振技术将振幅控制在±0.8μm以内。
数字孪生应用：虚拟调试预测热变形和刀具磨损，良品率提升至96%。
混合制造技术：结合增材制造(3D打印)与五轴减材加工的一体化解决方案。
云端数控系统：分布式控制实现远程监控和工艺优化。
未来发展方向:
更高精度：纳米级加工精度控制技术，满足光学和半导体领域需求。
更智能化：融合AI、IoT技术实现自主决策和预测性维护。
绿色制造：能耗降低20-30%，切削液使用量减少50%。
模块化设计：快速重构适应多品种小批量柔性生产。
国产化突破：自主可控的高端数控系统与关键功能部件研发。
五轴数控加工技术正朝着更高精度、更高效率和更智能化的方向发展，已成为航空航天、能源装备、医疗器械等高端制造领域的核心加工手段。随着"中国制造2025"战略推进，该技术将在我国制造业转型升级中发挥越来越重要的作用。
